Signal Products Cat5, CAT6, CAT6A/7/8 Netzwerkkabelmaschine mit Extrudermaschine, Zwirnmaschine, Bündelmaschine, Wickelmaschine, Bündelmaschine
Signal-/Telekommunikations-Kabelherstellungsmaschine für CAT5, CAT6, CAT6A zu Materialien 1. Anwendung zur Herstellung v
Beschreibung
Basisinformation.
| Modell Nr. | HH-50+35/70/80 |
| Kabelverdrehung | 100 M/Min |
| Jacke | 200 M/Min |
| Paar-Twist | 60 M/Min |
| Isolierung | 500 M/Min |
| Querschnittsfläche | 1~6 Quadratmillimeter |
| Extrusionsgeschwindigkeit | Maximal 400 M/Min |
| Fertiger Drahtdurchmesser | 2~8 mm |
| Einlassdrahtdurchmesser | 1~4mm |
| Lager | Japan-NSK |
| Kontrollkasten | SPS Siemens |
| Verfügbares Material | HDPE, Schaum-PE, PVC, LSZH |
| Elektrisches Element | Siemens und Omron |
| Motor | Deutschland-Siemens |
| Wandler | Siemens |
| Verwendung | CAT6A/Cat7-Kabel |
| Transportpaket | Kunststoffverpackung |
| Spezifikation | CE ISO |
| Warenzeichen | ÜBUNG |
| Herkunft | Dongguan China |
| HS-Code | 8479400000 |
| Produktionskapazität | 10 Sätze/Monat |
Produktbeschreibung
Signal-/Telekommunikationskabelherstellungsmaschine CAT5, CAT6, CAT6A zu Materialien1. Anwendung zur Herstellung von Netzwerkkabeln
Es wird hauptsächlich für die vollständige Einrichtung von CAT6-, CAT6A-U/UTP-, U/FTP-, S/FTP- und CAT7-Kabeln verwendet. Das Isoliermaterial besteht aus HDPE, PE-SCHAUMSTOFF und der Mantel aus PVC und LSZH.
1. CAT6- und CAT6A-Kabel bieten ausreichend Bandbreite für Ihr Unternehmen, je nachdem, wie viele Daten Ihr Netzwerk verarbeiten muss. CAT6-Kabel sind abwärtskompatibel mit CAT5E-, CAT5- und CAT3-Kabelsystemen, sodass die Aufrüstung Ihres Netzwerks ein einfacher Vorgang ist.2. Die CAT6A-Kabel repräsentieren die nächste Generation von CAT6-Kabeln. CAT6A-Kabel können mehr Daten übertragen – bis zu 10 GB – und die Leitungen können bis zu 328 Fuß lang verlegt werden, was doppelt so viel ist wie bei CAT6-Kabeln. CAT6A-Kabel sind teurer als ihre CAT6-Gegenstücke, aber mit der Verbesserung und Verbreitung der Technologie werden die CAT6-Kabel ihren würdigen Nachfolger gefunden haben.
2. CAT6/CAT6A UTP, S/FTP Bestehende Komponenten1.PLC 50+35 Extrusionsmaschine für chemisches Schäumen (FOAM PE-Material bei CAT6A S/FTP)
2. Leiter HDPE-Isolierung (0,48 mm/0,5 mm/0,52 mm einzelner Kupferleiter)→ HH-E-50 + 35 Isoliermaschine
| NEIN. | Artikel | Menge |
| 1 | 400-500 motorisiertes Abwickelgerüst | 1 Satz |
| 2 | 5-Rad-Richtgerät | 1 Satz |
| 3 | 50 Host-Extruder | 1 Satz |
| 4 | 50 Extrusionskopf | 1 Satz |
| 5 | Automatische Trocknungs- und Zuführmaschine | 1 Satz |
| 6 | SPS-Schaltkasten | 1 Satz |
| 7 | 1,5 m langer beweglicher Wassertank mit Abdeckung | 1 Satz |
| 8 | Durchmessertester | 1 Satz |
| 9 | 8 m fester Wassertank mit Deckel und auslaufsicher | 1 Satz |
| 10 | 10 m Lagerregal mit Gleitschiene + Anodenführungsrad | 1 Satz |
| 11 | Winde | 1 Satz |
| 12 | Meterzähler | 1 Satz |
| 13 | Hochfrequenz-Funkentester | 1 Satz |
| 14 | 400-500 Wellenloser motorisierter Doppelkopf-Aufwickelständer | 1 Satz |
| 15 | 35 Injektionsmaschine | 1 Satz |
| 16 | Anzeigetafel | 1 Satz |
| 17 | Zubehör | 1 Satz |

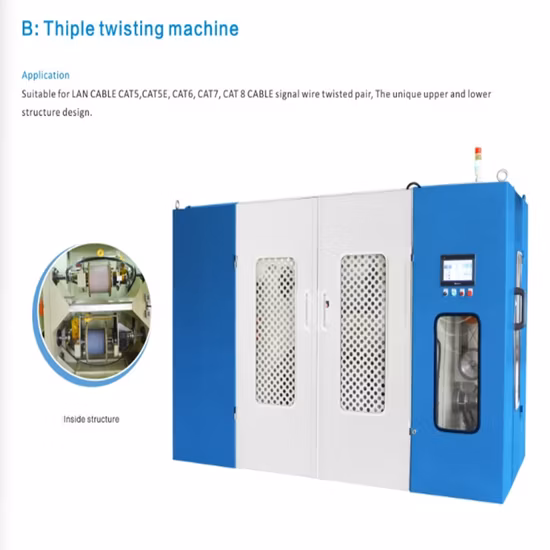

2.HDPE/SCHAUM-Drahtpaarverdrillung→ HH-PT-PLC 500 Dreifachverdrillungsmaschine
| Artikel | Bakc Twist+Pair-Zwirnmaschine (horizontaler Typ) | Dreifache Zwirnmaschine (horizontaler Typ) |
| Anwendung zum Verdrehen eines LAN-Kabels | unter Kat6 | Anwendung für Cat6, Cat6a, Cat7, Cat7a |
| Tonhöhenform | Übersetzungsverhältnis | Servomotorsteuerung, Tonhöhe stabil halten |
Änderung der Tonhöhenaufstellung | Zahnräder austauschen, geringer Wirkungsgrad, fehleranfällig | Touchscreen-Einstellungen, schnell und bequem |
| Maximale Drehzahl (U/min) | Rückdrehung 1500 U/min, Host-Maschine 2000 U/min | Back Twist und Host-Maschine haben die gleiche Rotationsgeschwindigkeit: 2000 U/min. |
| Maximale Verdrehgeschwindigkeit (TPM) | 4000 TPM | 6000 TPM |
Paar-Twist-Geschwindigkeit (33 % Back-Twist-Rate) | 15 mm Steigung, normale Geschwindigkeit 36 m/min | 15 mm Steigung, normale Geschwindigkeit 54 m/min |
Back-Twist-Qualität | Die beiden Kerndrähte werden auf dem Verdrillbogen zweimal in entgegengesetzter Richtung verdrillt, wobei der Spannungsverlust unterschiedlich ist. Der Schaden am Kerndraht ist groß und der physikalische Längenwert des Drahtes ist unterschiedlich, und der Rückflussdämpfungswert des Drahtes ist groß | Ein Kerndraht wird durch ein Ende des gedrehten Bogens gefädelt, das andere Ende wird herausgefädelt und der andere Kerndraht wird direkt entladen. Die Spannung wird synchronisiert, um die Tonhöhe zu bilden (keine Verdrehung), und die Rückflussdämpfung ist stabil. |
Kontrolle der Aufwickelspannung | Magnetpulverkupplung | Schwerkraftspannung + Motorfrequenzsteuerung, die Spannung der leeren/vollen Spule ist stabil |
| Stromschalter | Motor- und Magnetpulverkupplungssteuerung | Servosteuerung, stabile Geschwindigkeit |
Betriebs | Führungsrad und Einfädeldraht-Porzellanöse sind klein und zahlreich, und das Einfädeln des Drahtes erfordert Zeit und Mühe. | Führungsräder haben einen großen Durchmesser und eine kleine Menge, einen Federdraht und einen einfachen Einfädeldraht (die Tür lässt sich auf beiden Seiten öffnen). Betrieb und Instandhaltung) |
| kosten | Es müssen Zahnräder und andere Verbrauchsmaterialien gesichert werden | Keine Verbrauchsmaterialien |
| Grundfläche | Zweiteilige Designmaschine (Split-Maschine), große Stellfläche | Einteilige Strukturmaschine, geringer Platzbedarf |

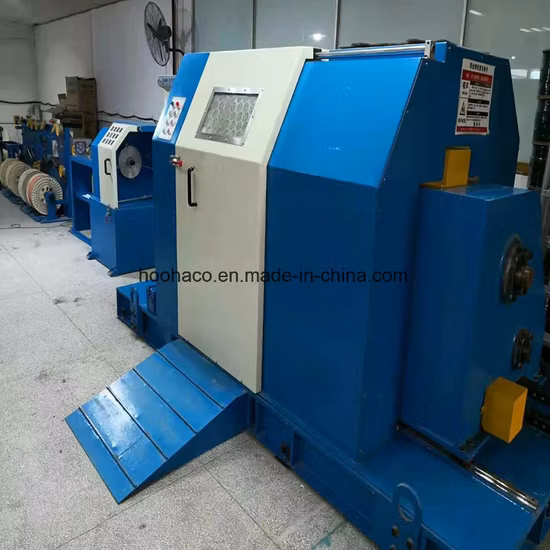

3. 4 Paare verseilter Drähte, die oben liegen→HH-ST-PLC 800 Cantilever-Einzelzwirnmaschine
Anwendung
Dieses Gerät eignet sich für die Außenflächenextrusion von Drähten und Kabeln mit zu verdrillenden Isoliermaterialien.
Komponenten
| NEIN. | Artikel | MENGE |
| 1 | 4 Köpfe motozied Auszahlungsstand | 1 Satz |
| 2 | Elektrischer Schaltkasten PLC Siemens | 1 Satz |
| 3 | Drahtsammelgerät | 1 Satz |
| 4 | Verpackungsmaschine | 1 Satz |
| 5 | 800 Cantilever-Einfachzwirn-Hauptmaschine | 1 Satz |
| 6 | Vertikales, motorisiertes Band mit 4 Köpfen (für S/FTP) | 1 Satz |
4. Jacke/Hülle→HH-E-PLC 70 Extrusionsmaschine (PVC, LSZH)
Anwendung:
Geeignet für PVC- und LSZH-Material zur Herstellung der Ummantelung und Ummantelung des Kabels.
Parameter:
| NEIN. | Artikel | Merkmale |
| 1 | Einlassdrahtdurchmesser | 1~4mm |
| 2 | Fertiger Drahtdurchmesser | 2~8 mm |
| 3 | Querschnittsfläche | 1~6 Quadratmillimeter |
| 4 | Extrusionsgeschwindigkeit | Maximal 400 m/min |
| 5 | Extrusionskapazität | 150 kg/h |
| 6 | Vorhandene Kapazität | 55 kVA |
| 7 | Stromspannung | 380KV, kann individuell angepasst werden |
| 8 | Gewicht | 4000 kg |
| 9 | Maße (L*B*H) | 24*3,5*3,5 m |
5. Verpackung→Wickelmaschine mit 8 Figuren (305 m/Rolle).)
6. Haben Sie ein Video der Maschine, um zu zeigen, wie es funktioniert? A. Ja, wir haben das Video auf dem YouTube-Kanal angezeigt: tiezhong chi / HOOHA CO.,LTD.7. Haben Sie die Vertragsinformationen?
